Фильтровентиляционные модули
(ФВМ, Filter Fan Unit, FFU)

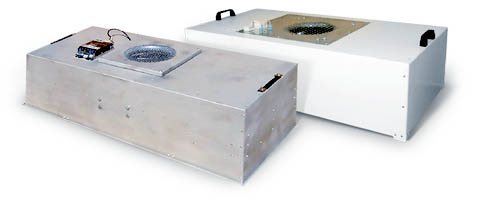

Фильтровентиляционный модуль
Применение
Фильтровентиляционный модуль (ФВМ) используется для очистки воздуха в турбулентно-вентилируемых чистых помещениях и для создания однонаправленного равномерного (ламинарного) потока воздуха в составе комплекса чистой зоны. Фильтровентиляционный модуль можно использовать как в специальных подвесных потолках, так и в качестве автономного фильтрующего устройства. Небольшая масса фильтровентиляционного модуля (ФВМ) обеспечивает простоту инсталляции, а применяемые современные высококачественные мотор-вентиляторы — легкость управления.

Конструкция
Фильтровентиляционные модули (ФВМ) изготавливаются из окрашенной оцинкованной стали (возможно изготовление ФВМ из нержавеющей стали или алюминия) и оснащаются высокопроизводительными и экономичными вентиляторами с электронным управлением производства EBM-papst (Германия) и сменными HEPA или ULPA фильтрами. Уплотнение фильтра производится гель-герметиком или уплотнительной прокладкой.
Для чистых помещений с высокими требованиями по молекулярным загрязнениям и бору предлагаем ФВМ со специально подобранной комплектацией.

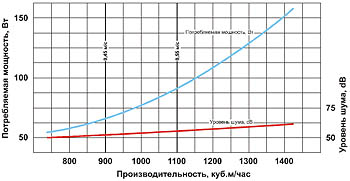

Уровень шума
Уровень шума от фильтровентиляционного модуля (ФВМ) оснащенного чистым фильтром на расстоянии 1 м составляет 52 дБ(А) (при номинальной производительности).
Двигатель и управление
Фильтровентиляционные модули (ФВМ) оснащаются высокоэффективными EC-двигателями, питание которых осуществляется от однофазных или трехфазных сетей переменного тока. Управление может быть электронным(RS485) и ручным, плавным и ступенчатым. Такое исполнение является простым и экономичным решением для множества задач. Использование электрически коммутируемых двигателей с внешним ротором существенно уменьшает потребление электроэнергии. Следовательно, снижается тепловыделение двигателя. Связь модулей управления двигателем осуществляется витой парой через интерфейс RS-485.
Опции
Фильтровентиляционные модули (ФВМ) могут оснащаться различным дополнительным оборудованием:
    — водно-воздушные теплообменники;
    — предварительные фильтры;
    — конфигурация позволяющая устанавливать(менять) фильтр изнутри чистого помещения;
    — система контроля перепада давления на фильтре;
    — система подачи монодисперсных аэрозолей для тестирования фильтров;
    — автоматика поддержания постоянного расхода на фильтре.

Характеристики
Габаритные размеры Д/Ш/В 1172 х 572 х 360 , 572 х 572 х 360 мм (высота 450 для ТЕРМО)
Тип уплотнения фильтра Уплотнительная прокладка или гель-герметик
Производительность м3/час макс. 1450/ ном. 1050/ мин. 600
Скорость потока воздуха м/с ном. 0,5/ мин. 0,25
Уровень шума дБА 52 (43)
Потребляемая мощность Вт 64 (27)
Номинальное напряжение однофазного переменного тока частотой 50 Гц В 230
Размеры фильтрамм 1165 х 565 х 78 (565 х 656 х 78)
Масса, кг ~35 (27)

Заявку можно отправить здесь, по электронной почте или позвонить по телефону +7-495-666-29-65.
