Фильтровальная ячейка
(ФЯ, Filter housing, filter handler)
|
Устройство

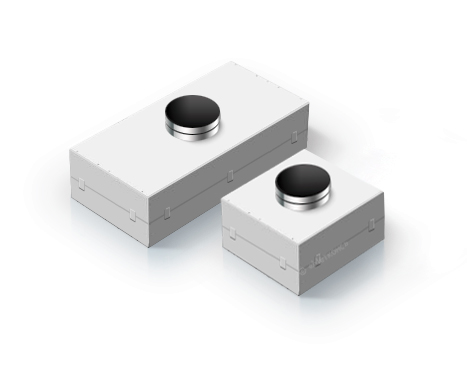

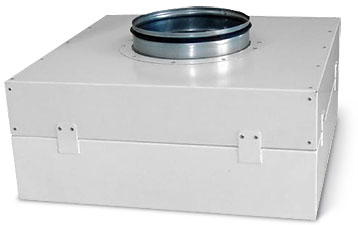

Фильтровальная ячейка состоит из двух герметично сопряженных корпусов: «верхнего» и «нижнего». Нижний корпус — сварной, с полимерным покрытием, именно в нем закрепляется и герметизируется фильтр. Верхний — клепанный, в нем размещается система воздухораспределения и присоединительный патрубок.
|
|
Применение
Фильтровальная ячейка (ФЯ) используется для установки конечных фильтров тонкой очистки в системах подготовки воздуха для чистых производственных помещений фармацевтического и биологического производства и других, то есть там где необходима чистота воздуха заданного класса (предприятия микроэлектроники, точной механики и пр.). Фильтровальную ячейку применяют как в составе систем подвесных потолков чистых производственных помещений, так и в качестве отдельных вентиляционных устройств (при наличии необходимой вентиляции как более выгодная альтернатива ФВМ).
Конструкция
Корпус фильтровальной ячейки изготовлен из листовой стали (порошковая окраска). Монтаж фильтрующего элемента (фильтра) осуществляется без разборки потолочных конструкций или демонтажа ячейки — доступ изнутри помещения, герметизация фильтрующего элемента производится уплотнительной прокладкой. Фильтровальные ячейки всех модификаций могут быть исполнены как с вертикальным, так и с горизонтальным расположением входного патрубка. По заказу изготовим корпус фильтровальной ячейки из нержавеющей стали или алюминия. Крепление возухораспредилительной (защитной) решетки осуществляется к корпусу ФЯ (фильтровальная ячейка) или к рамке, прижимающей фильтр, что позволяет обойтись без дополнительных отверстий в потолочных конструкциях.
Особенности
|
|
— ФЯ предназначена для установки в конструкции модульных подвесных потолков для чистых помещений
— модификации ФЯ поддерживают наиболее распространенные типоразмеры финишных фильтров
— монтаж/демонтаж фильтра и решетки осуществляется изнутри помещения
— сварная камера установки фильтра из стали с порошковой окраской (возможно исполнение из нержавеющей стали или алюминия)
— клепаная верхняя часть ячейки из предварительного окрашенного листа
— исполнение с вертикальным(на рис. слева) или боковым(на рис. справа) подводом воздуха
|
|
|
Серия 740
|
| Характеристики фильтровальных ячеек с вертикальным подводом воздуха |
| Наименование |
Производ., м3/час
|
Габариты устанавливаемого фильтра,
ДхШхВ, мм
|
L1xW1, мм
|
Н, мм
|
D, мм
|
Масса, кг
|
ФЯ.748.530х530х78.В.250
|
410 |
530х530х78
|
572х572
|
290
|
250
|
12,5
|
| ФЯ.748.А.550x550x78.В.250 |
440 |
550х550х78
|
595х595
|
290
|
250
|
13
|
ФЯ.748.1130x530x78.В.315
|
890
|
1130х530х78
|
1172х572
|
290
|
315
|
20,5
|
ФЯ.748.А.1150х550х78.В.315
|
945
|
1150х550х78
|
1195х595
|
290
|
315
|
22
|
ФЯ.748.530x530x150.В.250
|
410
|
530х530х150
|
572х572
|
362
|
250
|
14
|
ФЯ.748.А.550x550x150.В.250
|
440
|
550х550х150
|
595х595
|
362
|
250
|
15
|
ФЯ.748.1130x530x150.В.315
|
890
|
1130х530х150
|
1172х572
|
362
|
315
|
23
|
| ФЯ.748.А.1150х550х150.В.315 |
945 |
1150х550х150
|
1195х595
|
362
|
315
|
25,5 |
| ФЯ.748.530х530х300.В.250 |
1440 |
530х530х300 |
572х572
|
512 |
250 |
18
|
| ФЯ.748.А.550х550х300.В.250 |
1560 |
550х550х300 |
595х595 |
512 |
250 |
19,5 |
| ФЯ.748.1130х530х300.В.315 |
3170 |
1130х530х300 |
1172х572 |
512 |
315 |
29 |
| ФЯ.748.А.1150х550х300.В.315 |
3350 |
1150х550х300 |
1195х595 |
512
|
315
|
32 |
|
|
|
| Характеристики фильтровальных ячеек с горизонтальным подводом воздуха |
| Наименование |
Производ., м3/час
|
Габариты устанавливаемого фильтра,
ДхШхВ, мм
|
L1xW1, мм
|
Н, мм
|
D, мм
|
Масса, кг
|
ФЯ.748.530х530х78.Г.250
|
410 |
530х530х78
|
572х572
|
465
|
250
|
16
|
| ФЯ.748.А.550x550x78.Г.250 |
440 |
550х550х78
|
595х595
|
465
|
250
|
17
|
ФЯ.748.1130x530x78.Г.315
|
890
|
1130х530х78
|
1172х572
|
528
|
315
|
27
|
ФЯ.748.А.1150х550х78.Г.315
|
945
|
1150х550х78
|
1195х595
|
528
|
315
|
29
|
ФЯ.748.530x530x150.Г.250
|
410
|
530х530х150
|
572х572
|
537
|
250
|
17.5
|
ФЯ.748.А.550x550x150.Г.250
|
440
|
550х550х150
|
595х595
|
537
|
250
|
19
|
ФЯ.748.1130x530x150.Г.315
|
890
|
1130х530х150
|
1172х572
|
600
|
315
|
30
|
| ФЯ.748.А.1150х550х150.Г.315 |
945 |
1150х550х150
|
1195х595
|
600
|
315
|
33 |
| ФЯ.748.530х530х300.Г.250 |
1440 |
530х530х300 |
572х572
|
687 |
250 |
21.5
|
| ФЯ.748.А.550х550х300.Г.250 |
1560 |
550х550х300 |
595х595 |
687 |
250 |
23 |
| ФЯ.748.1130х530х300.Г.315 |
3170 |
1130х530х300 |
1172х572 |
750 |
315 |
36 |
| ФЯ.748.А.1150х550х300.Г.315 |
3350 |
1150х550х300 |
1195х595 |
750
|
315
|
39 |
|
|
Примечание:
Производительность указана при скорости потока воздуха 0,45м/с для фильтров глубиной 78 и 150 мм, 1,6м/с для фильтров глубиной 300мм
Масса указана для Фильтровальных Ячеек, изготовленных из 1,5мм стали (без учёта массы фильтра) |
|
|
Серия 760
|
|
Характеристики фильтровальных ячеек с вертикальным подводом воздуха
|
Наименование
|
Производ.,
м3/час
|
Габариты устанавливаемого фильтра,
ДхШхВ,мм
|
L1xW1, мм
|
L2xW2, мм
|
Н, мм
|
D, мм
|
Масса, кг
|
ФЯ.768.305х305х78.В.200
|
120 |
305х305х78
|
395х395 |
335х335 |
290 |
200
|
7
|
ФЯ.768.305х610х78,В.200
|
260 |
305х610х78 |
395х700 |
335х640 |
290 |
200 |
10,5 |
| ФЯ.768.530х530х78.В.250 |
410 |
530х530х78 |
620х620 |
560х560 |
290 |
250 |
12,5 |
ФЯ.768.610х610х78.В.250
|
550
|
610х610х78
|
700х700
|
640х640
|
290
|
250
|
14,5
|
ФЯ.768.1130х530х78.В.315
|
890
|
1130х530х78
|
1220х620
|
1160х560
|
290
|
315
|
20,5
|
ФЯ.768.1220х610х78.В.315
|
1120
|
1220х610х78
|
1310х700
|
1250х640
|
290
|
315
|
23
|
ФЯ.768.305х305х150.В.200
|
120
|
305х305х150
|
395х395
|
335х335
|
362
|
200
|
8
|
ФЯ.768.305х610х150.В.200
|
260
|
305х610х150
|
395х700
|
335х640
|
362
|
200
|
12
|
| ФЯ.768.530х530х150.В.250 |
410 |
530х530х150 |
620х620 |
560х560 |
362 |
250 |
14 |
| ФЯ.768.610х610х150.В.250 |
550 |
610х610х150 |
700х700 |
640х640 |
362 |
250 |
16,5 |
| ФЯ.768.1130х530х150.В.315 |
890 |
1130х530х150 |
1220х620 |
1160х560 |
362 |
315 |
23 |
| ФЯ.768.1220х610х150.В.315 |
1120 |
1220х610х150 |
1310х700 |
1250х640 |
362 |
315 |
26 |
| ФЯ.768.305х305х300.В.200 |
440 |
305х305х300 |
395х395 |
335х335 |
512 |
200 |
10,5 |
| ФЯ.768.305х610х300.В.200 |
920 |
305х610х300 |
395х700 |
335х640 |
512 |
200 |
15 |
| ФЯ.768.530х530х300.В.250 |
1440 |
530х530х300 |
620х620 |
560х560 |
512 |
250 |
18 |
ФЯ.768.610х610х300.В.250
|
1940 |
610х610х300 |
700х700 |
640х640 |
512 |
250 |
21 |
ФЯ.768.1130х530х300.В.315
|
3170 |
1130х530х300 |
1220х620 |
1160х560 |
512 |
315 |
29 |
| ФЯ.768.1220х610х300.В.315 |
3980 |
1220х610х300 |
1310х700 |
1250х640 |
512 |
315 |
33 |
|
|
|
Примечание:
Производительность указана при скорости потока воздуха 0,45м/с для фильтров глубиной 78 и 150 мм, 1,6м/с для фильтров глубиной 300мм
Масса указана для Фильтровальных Ячеек, изготовленных из 1,5мм стали (без учёта массы фильтра) |
|
|
Характеристики фильтровальных ячеек с горизонтальным подводом воздуха
|
Наименование
|
Производ.,
м3/час
|
Габариты устанавливаемого фильтра,
ДхШхВ,мм
|
L1xW1, мм
|
L2xW2, мм
|
Н, мм
|
D, мм
|
Масса, кг
|
ФЯ.768.305х305х78.Г.200
|
120 |
305х305х78
|
395х395 |
335х335 |
415 |
200
|
8,5
|
ФЯ.768.305х610х78.Г.200
|
260 |
305х610х78 |
395х700 |
335х640 |
415 |
200 |
12,5 |
| ФЯ.768.530х530х78.Г.250 |
410 |
530х530х78 |
620х620 |
560х560 |
465 |
250 |
16 |
ФЯ.768.610х610х78.Г.250
|
550
|
610х610х78
|
700х700
|
640х640
|
465
|
250
|
18,5
|
ФЯ.768.1130х530х78.В.315
|
890
|
1130х530х78
|
1220х620
|
1160х560
|
528
|
315
|
27
|
ФЯ.768.1220х610х78.Г.315
|
1120
|
1220х610х78
|
1310х700
|
1250х640
|
528
|
315
|
30,5
|
ФЯ.768.305х305х150.Г.200
|
120
|
305х305х150
|
395х395
|
335х335
|
487
|
200
|
9,5
|
ФЯ.768.305х610х150.Г.200
|
260
|
305х610х150
|
395х700
|
335х640
|
487
|
200
|
14
|
| ФЯ.768.530х530х150.Г.250 |
410 |
530х530х150 |
620х620 |
560х560 |
537 |
250 |
17,5 |
| ФЯ.768.610х610х150.Г.250 |
550 |
610х610х150 |
700х700 |
640х640 |
537 |
250 |
20,5 |
| ФЯ.768.1130х530х150.Г.315 |
890 |
1130х530х150 |
1220х620 |
1160х560 |
600 |
315 |
30 |
| ФЯ.768.1220х610х150.Г.315 |
1120 |
1220х610х150 |
1310х700 |
1250х640 |
600 |
315 |
34 |
| ФЯ.768.305х305х300.Г.200 |
440 |
305х305х300 |
395х395 |
335х335 |
637 |
200 |
12,5 |
| ФЯ.768.305х610х300.Г.200 |
920 |
305х610х300 |
395х700 |
335х640 |
637 |
200 |
18 |
| ФЯ.768.530х530х300.Г.250 |
1440 |
530х530х300 |
620х620 |
560х560 |
687 |
250 |
21,5 |
ФЯ.768.610х610х300.Г.250
|
1940 |
610х610х300 |
700х700 |
640х640 |
687 |
250 |
25 |
ФЯ.768.1130х530х300.Г.315
|
3170 |
1130х530х300 |
1220х620 |
1160х560 |
750 |
315 |
36 |
| ФЯ.768.1220х610х300.Г.315 |
3980 |
1220х610х300 |
1310х700 |
1250х640 |
750 |
315 |
40,5 |
|
|
|
Вентиляционные решетки
(защитные решетки)
Все изготавливаемые модели фильтровальных ячеек могут быть укомплектованы защитными или воздухораспределительными решётками следующих типов:
 |
Воздухораспределительная решетка ВР
Материал 1: 1 мм х/к сталь с порошковым покрытием
Материал 2: нержавеющая сталь
Материал 1: алюминий с порошковым покрытием
Материал 1: медь
|
 |
Защитная решетка ЗР Р
Материал 1: 1 мм х/к сталь с порошковым покрытием
Материал 2: нержавеющая сталь
Материал 1: алюминий с порошковым покрытием
Материал 1: медь
|
 |
Защитная решетка ЗР
Материал 1: 1 мм х/к сталь с порошковым покрытием
Материал 2: нержавеющая сталь
Материал 1: алюминий с порошковым покрытием
Материал 1: медь
|
|
Заявку можно отправить здесь, по электронной почте или позвонить по телефону 8-920-896-24-09 или 8-903-769-26-15.
|
|
|
|
|
|
|
|
|
|
