Комплексы локальных чистых зон
Наиболее эффективный способ снижения затрат на оснащение производства комплексами чистых помещений является зонирование помещения на локальные участки, которые могут иметь разный класс чистоты и функциональное назначение. Внутри обычного или чистого помещения низкого класса чистоты над особенными местами технического процесса можно использовать локальную чистую зону с необходимым классом чистоты. Таким образом, используя локальные чистые зоны можно не прибегать к строительству чистого помещения. Чистая зона используется для создание необходимых условий для размещения специализированного оборудования там, где это необходимо в данный момент.
Чистая зона
Локальная чистая зона — это зона пространства, в котором минимизируется поступление взвешенных в воздухе частиц (пыли) с заданным классом чистоты и создается ламинарный(однонаправленный) поток воздуха с необходимой скоростью. Чистая зона это по сути локальное чистое помещение. Чистая зона - это мобильная конструкция в отличии от чистого помещения.
Преимущества локальных чистых зон
|
+1
Использовать чистые зоны можно как в обычном помещении, так и в составе чистых помещений
|
+2
Компактность чистой зоны позволяет разместить их практически в любом помещении
|
+3
Класс чистоты воздуха соответствует чистым помещениям, но это намного более выгодное решение
|
+4
Мобильность локальной чистой зоны позволяет использовать ее там, где это требуется в данный момент
|
+5
Благодаря простой сборно-разборной конструкции чистые зоны легко собираются/разбираются
|
|

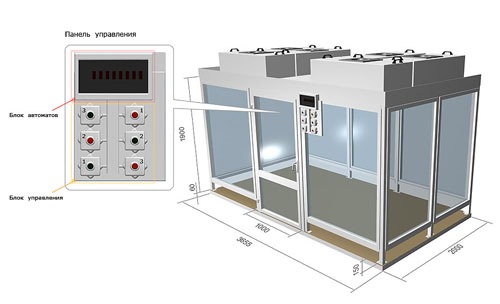

Чистая зона состоит из: |
1
Силовой каркас с опорами(или колеса)
(алюминиевый или стальной профиль)
2
Специальный модульный потолок
(для создания ламинарного(равномерного и направленного) потока воздуха)
3
Фильтры тонкой очистки подобрать
(тип фильтра в зависимости от класса чистоты H11(95%), H13(99,95%), H14(99,995%), U15(99,9995%))
4
Фильтровентиляционные модули (ФВМ)
(кол-во зависит от поставленных задач и площади)
5
Фильтры грубой очистки
(тип G1, G2, G3, G4 на вход модуля при необходимости)
|
|
|
Дополнительная комплектация
При необходимости могут быть использованы дополнительные конструкции и оборудование: система освещения, система ультрафиолетовой обработки, система управления (ручная и автоматическая), жесткие стенки (стекло-пакет), мягкие стенки (занавес), специальный пол, подиум, антистатический линолеум, тамбур и тп.
|
Стоимость чистой зоны
Калькулятор стоимости ЛЧЗ (локальная чистая зона)
Задайте необходимые параметры чистой зоны и нажмите «Рассчитать».
|
|
|
Обращаем внимание, что данная цена является ориентировочной! Точную стоимость вашего решения мы сообщим после уточнения всех необходимых параметров. Отправьте сейчас ваши пожелания и контактный телефон для уточнения деталей.
|
Распространненый вариант локальной чистой зоны
(применение — электронная промышленность, скорость ламинарного потока 0,3 м/с.)
|
|
Рабочая зона Д/Ш/В
|
3000 Х 2500 Х 2200 мм (7,5 м2.)
|
|
Фильтровентиляционный модуль ФВМ
|
6 шт
|
|
|
|
Д/Ш/В мм
|
1152 x 572 x 352
|
|
Производительность, м3/ч
|
600 — 1450
|
|
Скорость потока, м/с
|
0,25 — 0,5
|
|
Уровень шума, дБ
|
до 55
|
|
Напряжение питания, В, Гц
|
220 — 230, 50
|
|
Потребляемая мощность, Вт
|
max 120
|
|
|
Фильтр тонкой очистки Н14(99,995%)
|
6 шт
|
|
Фильтр грубой очистки G4
|
6 шт
|
|
Модульный потолок
|
3000 х 2500 мм
|
|
Ограждение
|
Стекло-пакет
Каркас — алюминиевый профиль
|
|
Зазор между остеклением и полом
|
100 — 200 мм
с возможностью регулировки
|
|
Дверь, Ш/B
|
900 х 2000 мм
открытие наружу, замок
|
|
Освещение
|
лампы люминесцентные 4 шт.
|
|
Система управления ФВМ
|
ручная настройка скорости потока.
|
|
|
|
Заявку можно отправить с сайта, по электронной почте или позвонить по телефону 8-920-896-24-09 или 8-903-769-26-15.
|
|
|
|
|
|
|
|
|
